6S級齒面磨削齒條（模1.5-模8）

鋼號：10503【C45】
齒形角：20°
高頻淬火：50-55 HRC
精度：6S
斜齒螺旋角：右旋19°31′42″

產品詳情技術參數

磨削齒條產品介紹
磨削齒條加工采用淬火后磨削齒面處理方式，具有低傳動噪音、高傳動技術效率和長使用壽命的優點。齒輪磨齒加工生產過程中我們所用的材料比較常見的是鋼，而鋼有調質鋼、淬火鋼、滲碳表面淬火鋼和滲氮鋼等類型。磨齒是一種有效的齒形光整加工方法，通常用于加工硬齒面。具有很強的修正磨削前誤差的能力，可以達到很高的精度。

1、磨削齒條研磨級精度累計誤差0.015mm/300mm(任意300mm);

2、具有直齒/斜齒齒型,適應各種使用條件;
3、具有熱處理型/未熱處理型,同一模數可有多種強度;

4、具有方形/圓形外觀,容易整合使用;

5、模數1.5~8，可以任意連接/互換，行程無限延伸；
6、整體齒節線誤差≤00.032mm；
7、可提供相關選型方案和齒條檢測報告。

應用領域
應用于自動化機器人、龍門加工中心、激光切割機、鋁型材、木工加工中心、桁架第七軸等領域。此類齒條一般要求精度高、定位準確、運行穩定。



磨削斜齒齒條參數

訂貨號	模數	理論長	L2	z	b	ha	h	f+0.5	a	l	h1	d1	d2	t	a1	l1	d3	kg
1902.205	2	500	8.5	75	24	24	22	2	62.5	125	8	7	11	7	31.7	436.6	5.7	2.1
1902.201	2	1000	8.5	150	24	24	22	2	62.5	125	8	7	11	7	31.7	936.6	5.7	4.1
1903.205	3	500	10.3	50	29	29	26	2	62.5	125	9	10	15	9	35	430	7.7	2.9
1903.201	3	1000	10.3	100	29	29	26	2	62.5	125	9	10	15	9	35	930	7.7	5.9
1904.205	4	506.66	13.8	38	39	39	35	3	62.5	125	12	10	15	9	33.3	433	7.7	5.4
1904.201	4	1000	13.8	75	39	39	35	3	62.5	125	12	10	15	9	33.3	933.4	7.7	10.7
1905.205	5	500	17.4	30	49	39	34	3	62.5	125	12	14	20	13	37.5	425	11.7	6.5
1905.201	5	1000	17.4	60	49	39	34	3	62.5	125	12	14	20	13	37.5	925	11.7	13
1906.205	6	500	20.9	25	59	49	43	3	62.5	125	16	18	26	17	37.5	425	15.7	9.9
1906.201	6	1000	20.9	50	59	49	43	3	62.5	125	16	18	26	17	37.5	925	15.7	19.8
1908.205	8	480	28	18	79	79	71	3	60	120	25	22	33	21	120	240	19.7	21
1908.201	8	960	28	36	79	79	71	3	60	120	25	22	33	21	120	720	19.7	42.5

磨削直齒齒條參數

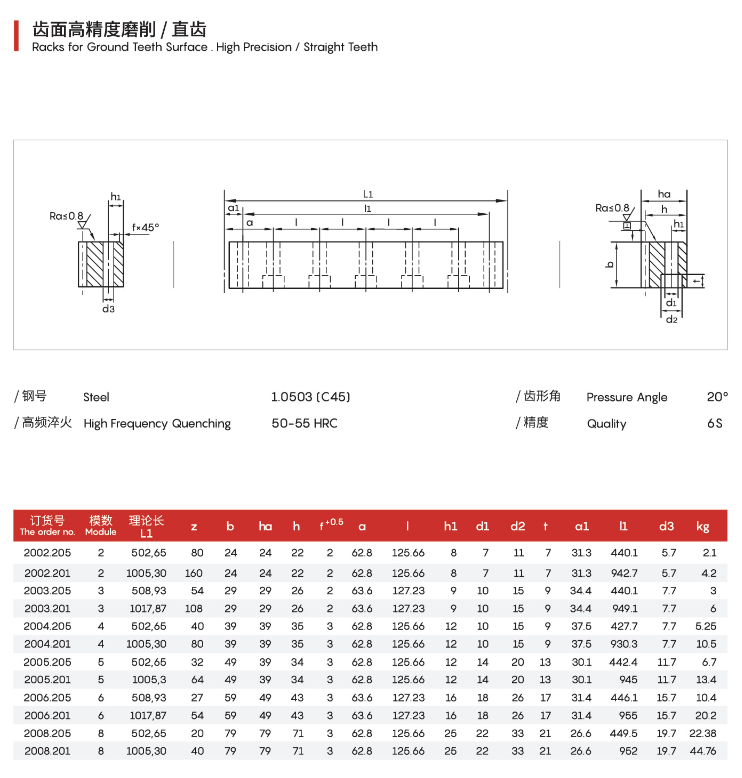

訂貨號	模數	理論長	z	b	ha	h	f+0.5	a	l	h1	d1	d2	t	a1	l1	d3	kg
2002.205	2	502.65	80	24	24	22	2	62.8	125.66	8	7	11	7	31.3	440.1	5.7	2.1
2002.201	2	1005.3	160	24	24	22	2	62.8	125.66	8	7	11	7	31.3	942.7	5.7	4.2
2003 .205	3	508.93	54	29	29	26	2	63.6	127.23	9	10	15	9	34.4	440.1	7.7	3
2003.201	3	1017.87	108	29	29	26	2	63.6	127.23	9	10	15	9	34.4	949.1	7.7	6
2004.205	4	502.65	40	39	39	35	3	62.8	125.66	12	10	15	9	37.5	427.7	7.7	5.25
2004.201	4	1005.3	80	39	39	35	3	62.8	125.66	12	10	15	9	37.5	930.3	7.7	10.5
2005.205	5	502.65	32	49	39	34	3	62.8	125.66	12	14	20	13	30.1	442.4	11.7	6.7
2005.201	5	1005.3	64	49	39	34	3	62.8	125.66	12	14	20	13	30.1	945	11.7	13.4
2006.205	6	508.93	27	59	49	43	3	63.6	127.23	16	18	26	17	31.4	446.1	15.7	10.4
2006.201	6	1017.87	54	59	49	43	3	63.6	127.23	16	18	26	17	31.4	955	15.7	20.2
2008.205	8	502.65	20	79	79	71	3	62.8	125.66	25	22	33	21	26.6	449.5	19.7	22.38
2008.201	8	1005.3	40	79	79	71	3	62.8	125.66	25	22	33	21	26.6	952	19.7	44.76

上一條：6級高精度研磨齒條（模1.5-模8）

下一條：8級精銑調質齒條（模2-模5）
